Test Probador de Puertos USB

Saludos en este nuevo post les mostrare como crear un test probador de puertos USB, con el comprobaras voltaje y conectividad de datos en los puertos USB.

Resaltando que para muchos técnicos informáticos e inclusive no técnicos les permitirá conocer y detectar de manera rápida la funcionabilidad de un puerto USB tanto externo como los mismos que se encuentran adherido a la tarjeta madre.

Este es USB Simple polaridad y probador de actividad los datos

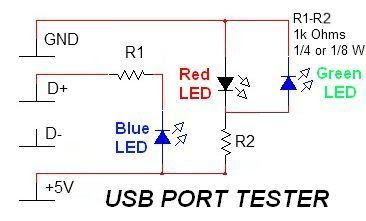

Esto es muy fácil de hacer, te mostrare dos circuitos los cuales podrás utilizar el que más se adapte a tu interés y presupuesto.

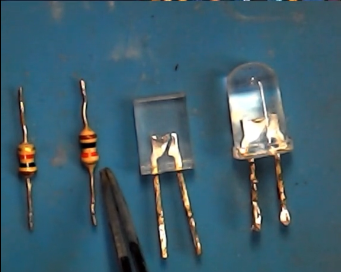

Piezas

2 X 1/4 o 1/8 W resistencia de 1K ohms.

1 X LED ROJO

1 X LED VERDE

1 X LED AZUL

1 x PCB General

1 puerto macho X USB

1 x viejo caso de la unidad USB



Cómo poner a prueba...



LED verde >> polaridad OK

LED rojo >> polaridad invertida

Azul LED parpadea >> Puerto de datos OK



NO HAY LED EN EL PUERTO MUERTO O DESCONECTADO

PARA MAS ILUSTRACIÓN TE DEJO UN (01) INCREÍBLE VÍDEO PASO A PASO DE COMO FABRICAR TU TESTE PROBADOR USB, OJO ESTE VÍDEO FUE REALIZADO POR UN COLABORADOR CON EL FIN DE ENSEÑAR E INSTRUIR...
